Техника дела. Дистанционный контроль автофокуса

Опублковав запись о дистанционной системе фотосъемки, я получил несколько комментариев по поводу возможности изготовления подобных комплектов. Тему изучил. Пришел к выводу что это не имеет смысла. Стоимость оборудования,  материалов и программного обеспечения получается порядка 1000 $. Плюс ко всему этому, нужно добавить стоимость работы и на выходе получить кучу проводов и 2 коробки, работу которых я гарантировать не могу. Вся электронника - это "потроха" устройств, предназначенных для эксплуатации дома или в офисе, а никак не в полевых условиях. В общем, продвигать небюджетное решение с невозможностью дать гарантию, я не буду.

Предлагаю бюджетную альтернативу. Желающим прийдется немного повозиться, но дистанционную съемку это облегчит значительно.





Основная проблема при дистанционной съемке с использованием разных беспроводных пультов заключается в невозможности управления камерой - выбор точек фокусировки, настройки камеры, просмотр картинки LiveView и т.д. Эту проблему решить несложно. Для управления камерами Nikon существует программа Nikon Camera Control Pro

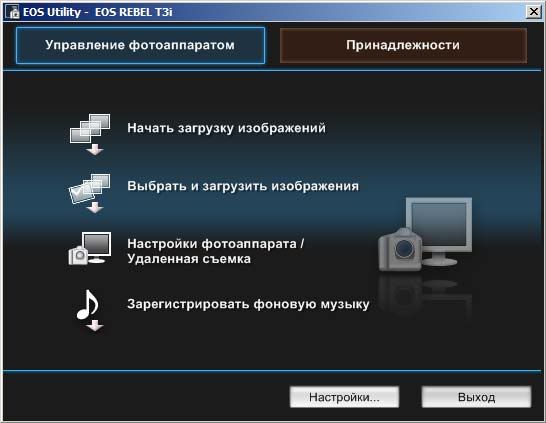

Камерами Canon можно управлять при помощи бесплатной программы Canon EOS Utility



или платной DSLR Remote Pro от компании Breeze system (демо. С ключами тоже можно найти в инете)



Все они управляют камерой при подключении ее к компьютеру через USB. Наша задача - "удлиннить" этот USB настолько, насколько это может быть возможным. Стандартные провода отменяются, так как максимальная длинна USB-кабеля составляет 5 метров. Есть еще разные устройства, способные удлиннить USB по кабелю "витая пара" на расстояние до 100 метров, но провода такой длинны все таки не самое удобное в полевых условиях. Если все же кому-то интересно, то стоит посмотреть на принт-сервер TP-Link TL-PS310U - к нему с одной стороны можно подключить по USB фотоаппарат, а с другой - кабель "витая пара" от ноутбука. В мой записи о дистанционной системе рассказывается о применении данных принт-серверов.

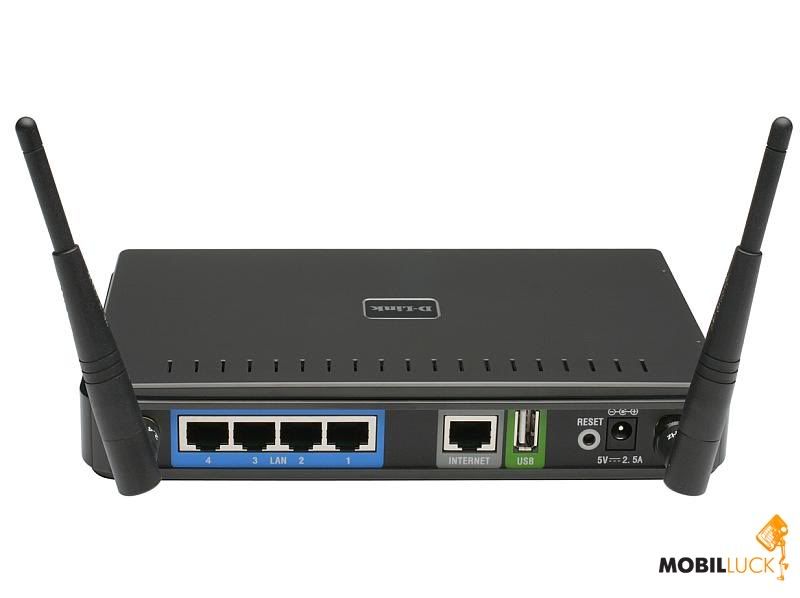

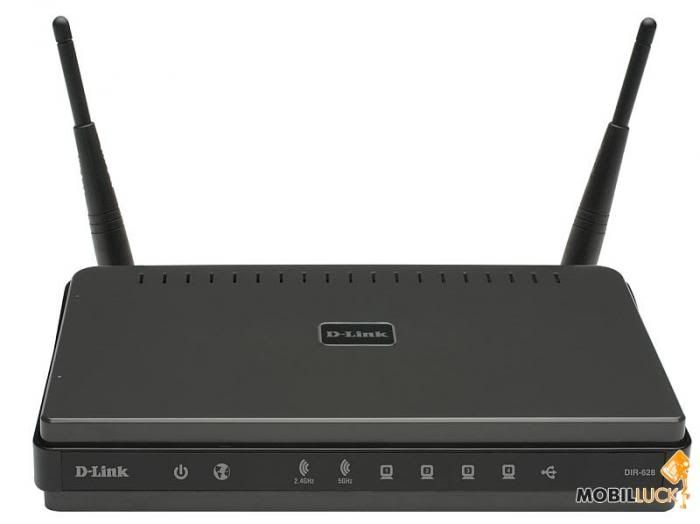

Решить задачу без проводов достаточно просто. В компьютерных магазинах в продаже имеется маршрутизатор D-Link DIR-628. Стоит он в пределах 2000 рублей и выглядит вот так:





Все что нам нужно - это подключить кабель USB (один конец кабеля в маршрутизатор, другой в фотоаппарат) и установить на ноутбуке программу Share Port, которая идет вместе с маршрутизатором на диске. Настроив на ноутбуке wi-fi соединение с маршрутизатором и запустив Share Port, мы получаем доступ к фотоаппарату - как будто он подключен к ноутбуку напрямую.

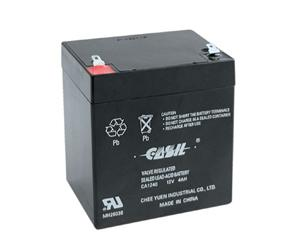

Чтобы все это дело работало в полевых условиях, нам необходимо дать питание маршрутизатору не от 220 вольт. Для этого достаточно приобрести аккумулятор 12 вольт небольшой емкости, например 4.5 а/час:



Из за того, что маршрутизатор требует напряжение в 5 вольт, нам необходимо выдаваемые аккумулятором 12 вольт понизить. Для этих целей необходимо приобрести стабилизатор напряжения, например такой вот от компании MasterKit (ссылка):



Этот стабилизатор при помощи регулятора настраивается на понижение напряжения до 5 вольт, прячется в какую-нибудь пластиковую коробку и готов к использованию.

Производитель сообщает о возможности работы маршрутизатора на расстоянии до 100 метров, но при необходимости ее можно увеличить до нескольких сот метров при помощи использования внешних направленных антенн. Внешние антенны имеет смысл использовать, так как 100 метров - это в иделаьных условиях, а съемки могут просиходить в лесу, в условиях пересеченной местности, и т.д. и все это будет влиять на качество сигнала.

Наиболее оптимально, на мой взгляд, использование направленных антенн Bester-BDM



Эти антенны недорогие, небольших размеров и для наших целей очень интересны.
На самом деле, вариантов направленных антенн очень много, можно даже сделать антенну своими руками. Я в прошлом году заинтересовался и сделал две спиральные антенны подобные этой. Пробовал снимать на расстоянии около 400 метров - все работало надежно.

В отношении антенны Bester - их нужно приобрести 2. Одна антенна для подключения к маршрутизатору DIR-628, а вторая - для подключения к ноутбуку. Естественно, у ноутбука нет разьема для подключения внешней антенны. Поэтому встроенным адаптером wi-fi пользоваться не получится и надо приобрести внешний адаптер wi-fi cо съемной антенной. Например этот dlink


Соответственно, для подключения антенны к внешнему адаптеру, необходимо приобрести кабель с коннекторами, например такой:



И подобный кабель необходимо приобрести для подключения второй антенны к маршрутизатору. Вот и все. Мы получаем возможность в нескольких сотнях метров управлять фотоаппаратом - выбирая точки фокусировки, фокусироваться и делать много кадров, на которых резкость там, где надо, а не там где получилось.

Бюджет (примерно):

1) Маршрутизатор DIR-628 - 2000 руб.
2) Аккумулятор 4,5 А/Час - 500 руб.
3) Стабилизатор напряжения - 600 руб.
4) Коробка для стабилизатора - 100 руб.
Итого: 3200 руб.

оборудование для увеличения дальности связи:

1) Антенна Bester-BDM 2 шт - 2100 руб.
2) Адаптер wi-fi D-Link  DWA-126 - 1000 руб.
3) Кабель 1 метр для внешних антенн, 2 шт - 1000 руб.
Итого: 4100 руб.
